Com a compatibilidade para o Arduino, estando já embarcados na placa os CIs dos motores e conectores de motor e sensores, seu robô só aguarda ser construído!

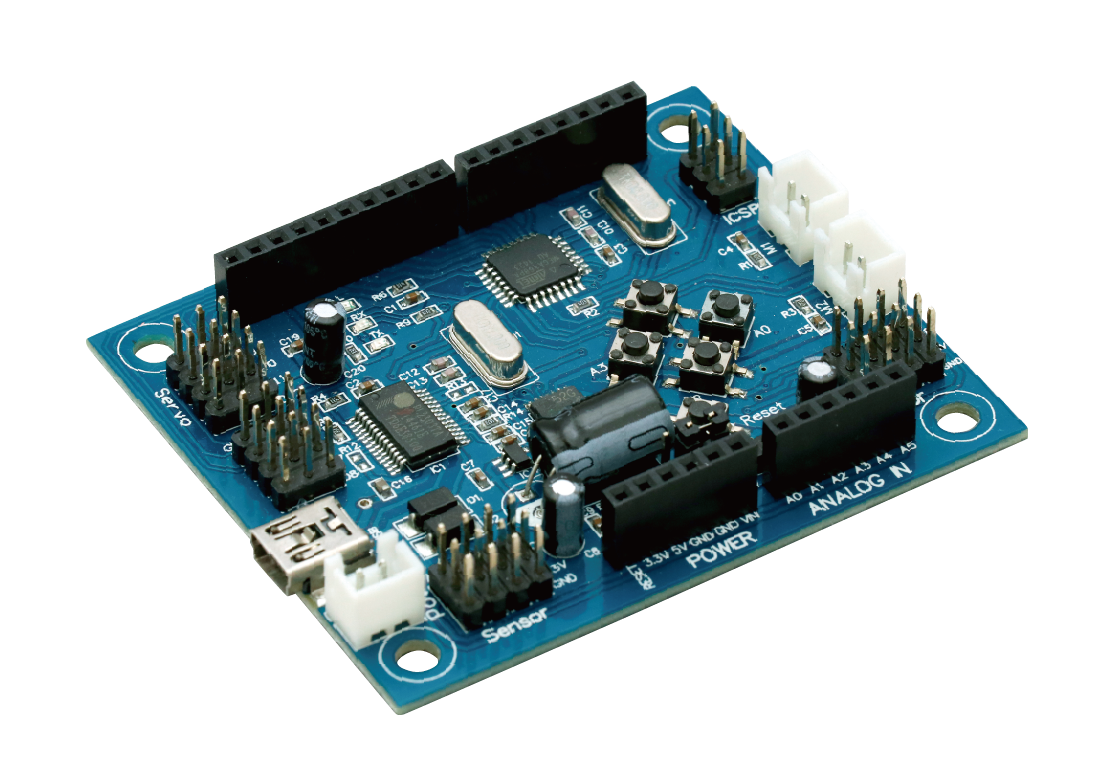

overview

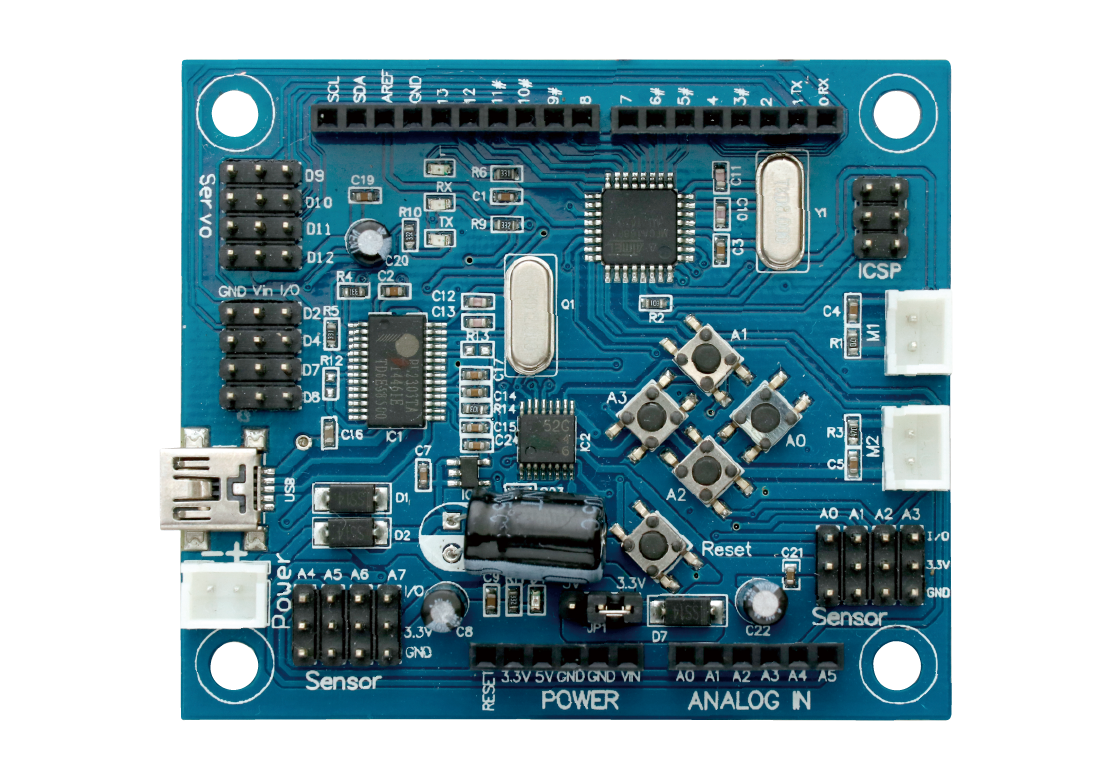

top

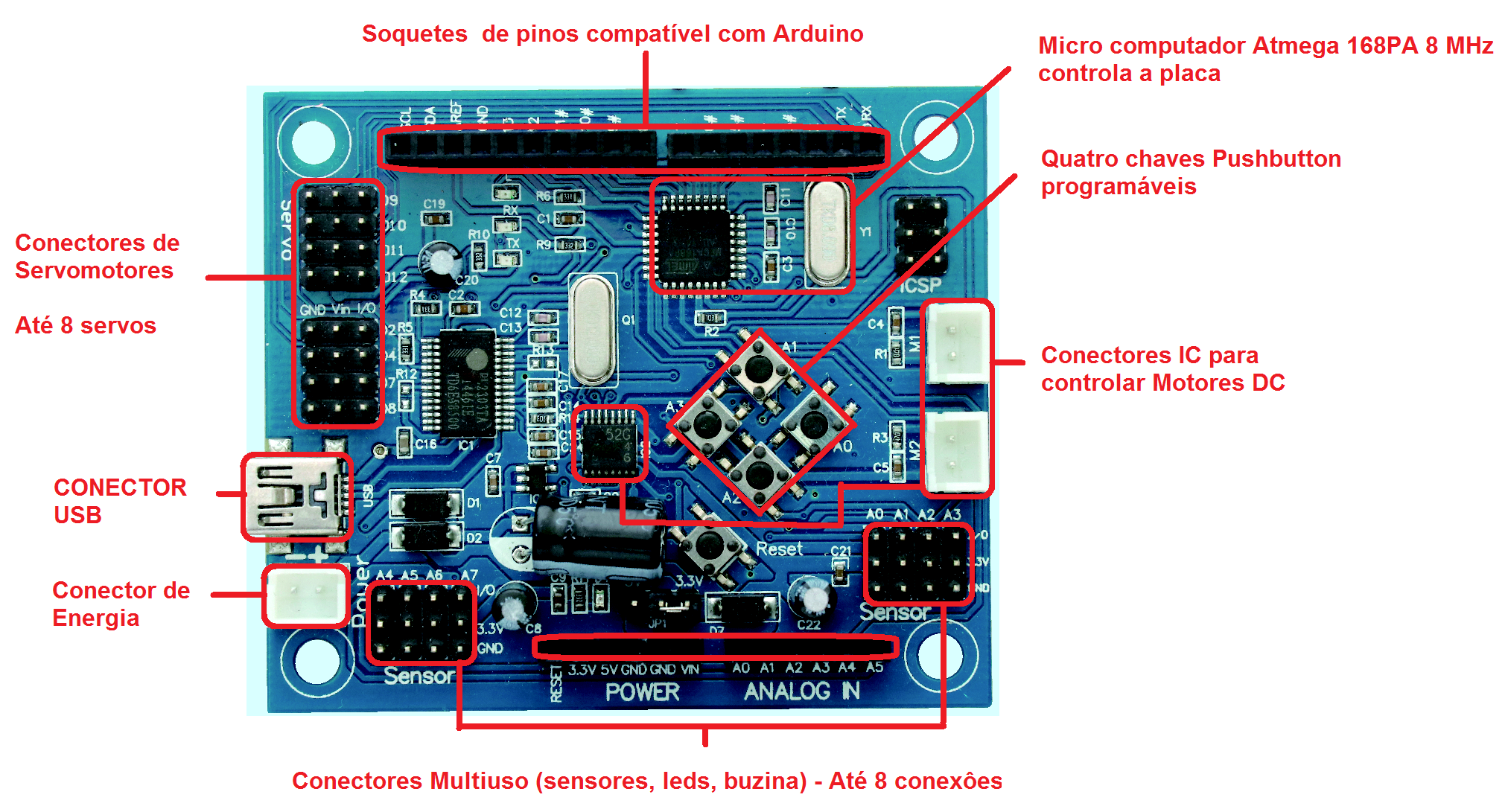

labeled

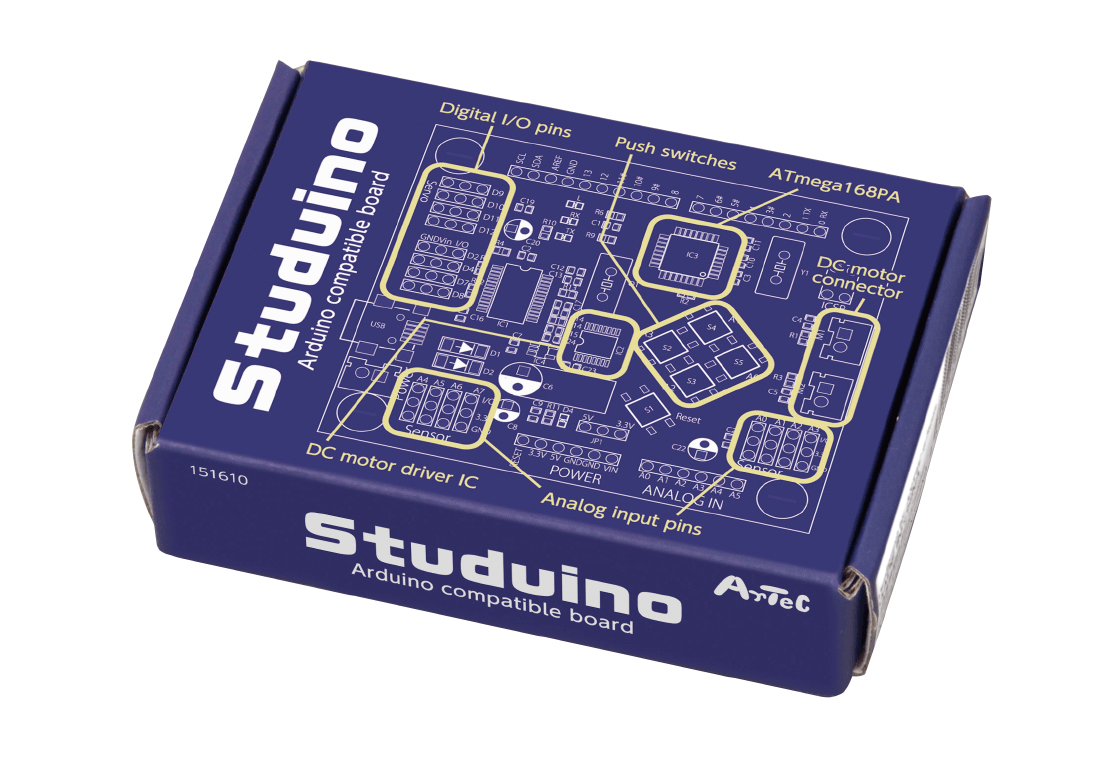

package
Studuino
overview top labeled package
overview top labeled package
Especificações
Dimensões 60 × 70 × 12 mm
Conector USB mini-B
★Um cabo USB mini-B (não incluso) é requerido para conectart ao seu PC.
MCU ATmega168PA
Flash Memory 16KB (0.5KB alocado para o bootloader)
SRAM 1KB
EEPROM 512B
Pinos Digitais de I/O 14 (CI de Motores DC: D2, D3, D4, D5, D7, D8
Servomotores: D9, D10, D11, D12, D2, D4, D7, D8)
Pinos de Entradas Analogicas 8 (Push-buttons em A0, A1, A2, e A3 , e sensores em A0, A1, A2, A3, A4, A5, A6, e A7)
Velocidade do Clock 8MHz
Tensão Operacional 3.3 V
CI de Motores DC Onboard (2 canais, voltagem máxima 1A/canal)
Protocolo de Comunicação Interface CI USB-para-serial (baixar e instalar o driver de dispositivo).
LEDs onboardPower
D13
TX/RX
Control		 Vermelho
Verde
Amarelo
-
Push-buttons onboard A0, A1, A2, A3
Light Sensor onboard －
Requisitos de Sistema
  • [Windows]
    Microsoft .NET Framework 4.5 precisa de ser instalado em PCs rodando Windows XP SP3 (32 / 64 bit) ou superior.
    Será instalado automaticamente junto com o ambiente de programação Studuino.
  • [Mac]
    Mac OS X 10.6 ou superior.
    Apenas o Ambiente de Programação com Blocos é suportado no Mac OS X.
★ Você precisará usar a porta USB para conectar a placa.
★ Programas elaborados usando qualquer sistema operacional diferente daqueles listados acima devem ser compilados e carregados na IDE Arduino.
